Descripción detallada del producto
Fuente de alimentación: | 220V 50 / 60HZ 0,75KW | Altura del objeto: | 30-200 mm |
---|---|---|---|
Ancho del objeto: | 20-200 mm | Altura de la etiqueta: | 15-180 mm |
Longitud de la etiqueta: | 25-300 mm | Precisión del etiquetado: | ± 1 mm (excluyendo el error de objeto y etiqueta) |
Clave1: | Aplicador de etiquetas | Clave2: | Máquina de etiquetado de vasos |
Clave3: | Máquina etiquetadora plana | Nombre: | El aplicador de etiquetas de superficie plana de la famosa marca japonesa MITSUBISHI del PLC con objeto detecta el ojo mágico |

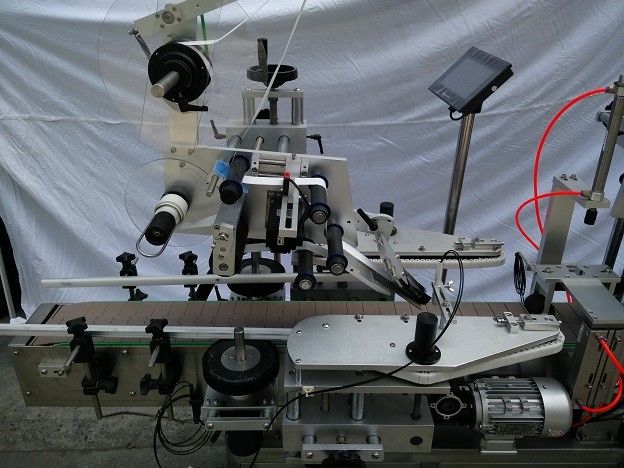

Aplicador de etiquetas de superficie plana de 20-200 mm de ancho con etiquetadora lateral superior y posterior
Parámetros técnicos
Nombre | Aplicador de etiquetas de superficie plana de 20-200 mm de ancho con etiquetadora lateral superior y posterior |
Velocidad de etiquetado | 20-200 piezas / min |
Altura del objeto | 30-200 mm |
Espesor del objeto | 20-120 mm |
Altura de la etiqueta | 15-110 mm |
Longitud de la etiqueta | 25-300 mm |
Diámetro interior del rodillo de etiquetas | 76 mm |
Diámetro exterior del rodillo de etiquetas | 300 mm |
Exactitud del etiquetado | ± 1 mm |
Fuente de alimentación | 220V 50 / 60HZ 0,75KW |
Consumo de gas de la impresora | 5Kg / m2 (si agrega máquina codificadora) |
Tamaño de la máquina de etiquetado | 1600 (largo) × 550 (ancho) × 1600 (alto) mm |
Peso de la máquina de etiquetado | 150 kg |
Configuración:
No. | Parte | marca | cantidad |
1 | SOCIEDAD ANÓNIMA | MITSUBISHI (Japón) | 1 |
2 | Convertidor principal | DANFOSS (Dinamarca) | 1 |
3 | HMI | WEINVIEW (Taiwán) | 1 |
4 | Servo motor de etiquetado | DELTA (Taiwán) | 1 |
5 | Controlador de motor de etiquetado servo | DELTA (Taiwán) | 1 |
6 | Motor transportador | HY (Taiwán) | 1 |
7 | Caja de cambios del motor del transportador | HY (Taiwán) | 1 |
8 | Motor de radios | GPG (Taiwán) | 1 |
9 | Caja de cambios del motor de radios | GPG (Taiwán) | 1 |
10 | objeto detectar ojo mágico | OMRON (Japón) | 1 |
11 | fibra óptica | OMRON (Japón) | 1 |
12 | Etiqueta de salida detectar ojo mágico | LEUZE (Alemania) | 1 |

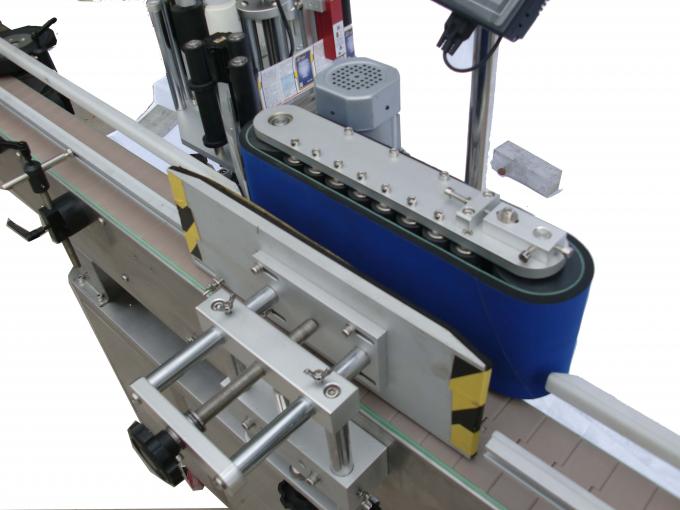

etiquetado del marco principal:
Esta máquina de etiquetado son las partes más importantes a continuación, las diferentes partes tienen un uso diferente. De acuerdo con la especificación, podemos ajustar la posición de la etiqueta.3 pasos para ajustar la altura
1. Ajuste la rueda de mano de ajuste de altura para levantar y bajar el marco principal.
2. Afloje la manija de sujeción universal durante el trabajo de ajuste y fíjela cuando termine.
3. Ajuste la posición de la tabla despegable hasta que esté a 2-3 mm de la pieza de trabajo.
4. Ajuste la rueda de ajuste derecha / izquierda (dibujo 3) para mover el marco principal para que coincida con la pieza de trabajo.
5. Mediante el ajuste de la posición del marco principal, también puede ajustar la posición de la tabla despegable de acuerdo con la pieza de trabajo.
